Sensor termoelement type K

Sensor termoelement type K
Detaljer:
1. Den slanke, glatte stavformede-designen gjør at den enkelt kan settes inn i reagensrør, begre, rør, sprøytestøpehull og forskjellige beholdere. Enten man måler temperaturen på væsker, smeltede materialer, korn i siloer eller luft i ovner, krever det bare et passende monteringshull og praktisk talt ingen modifikasjon av systemet som måles, noe som gjør det ekstremt allsidig
2. Sondens innføringslengde (fra titalls millimeter til flere meter) og diameter (så tynn som 1 mm) tilbyr et veldig bredt spekter av alternativer. Brukere kan fleksibelt velge den mest passende modellen basert på dybden på beholderen, plassbegrensninger eller krav til responshastighet (jo tynnere jo raskere), noe som muliggjør tilpassede målinger
3. Probespissen bruker vanligvis synlige kontakter eller en ekstremt tynn kappe av rustfritt stål, noe som resulterer i svært lav termisk kapasitet. Denne designen sikrer svært lav termisk motstand ved kontakt med det målte mediet, noe som gjør det eksepsjonelt følsomt for temperaturendringer og ideelt for prosesser som krever overvåking av raske temperaturstigninger eller forbigående temperatursvingninger
Sende bookingforespørsel
Last ned
Beskrivelse
Tekniske parametere
Størrelse og ledninger

Sensortermoelementet type K er et temperaturfølende element og er hovedinstrumentet for direkte måling av temperatur. En lukket krets bestående av to ledere av ulik sammensetning av materialer. På grunn av ulike materialer og ulike elektrontettheter oppstår elektrondiffusjon, og et elektrisk potensial genereres etter stabil likevekt. Når det er en temperaturgradient i begge ender, vil en strøm genereres i kretsen, og en termisk elektromotorisk kraft vil bli generert. Jo større temperaturforskjell, jo større strøm. Etter måling av den termoelektromotoriske kraften kan temperaturverdien bestemmes. Et termoelement er faktisk en energiomformer som konverterer termisk energi til elektrisk energi.



fordelene med sensortermoelement type K



  • Bredt temperaturmålingsområde og relativt stabil ytelse;
  • høy målenøyaktighet, termoelementet er i direkte kontakt med objektet som måles og påvirkes ikke av mellommediet; den termiske responstiden er rask, og termoelementet kan reagere fleksibelt på temperaturendringer;
  • Måleområdet er stort, og termoelementet kan kontinuerlig måle temperaturer fra -0 til +250 grader ;
  • Termoelementet har pålitelig ytelse og god mekanisk styrke. Lang levetid og enkel installasjon.



sensor thermocouple type K 2
sensor thermocouple type K 3



FAQ



Spørsmål: Hva er valgkriteriene for sensortermoelement type K?

A: For å sikre pålitelig og stabil drift av termoelementet, er de strukturelle kravene til termoelementet som følger:
① De to termoelektriske elektrodene som danner termoelementet må sveises godt;
② God isolasjon bør opprettholdes mellom de to termoelektriske elektrodene for å forhindre kortslutning.
③ Forbindelsen mellom kompensasjonsledningen og den frie enden av termoelementet skal være praktisk og pålitelig;
④ Beskyttelsesdekselet skal sikre at den termoelektriske elektroden er fullstendig isolert fra skadelige medier.



Spørsmål: Hva er funksjonen til termoelementkompensasjonsledning?

A: Funksjonen til sensortermoelementet type K kompensasjonsledning
(1) Den brukes til å forlenge den kalde enden av termoelementet, koble den til et termometer for å danne et temperaturmålesystem, og flytte referanseenden av termoelementet fra et sted med høyere temperatur til et sted med en mer stabil omgivelsestemperatur.
(2) Lagre en stor mengde edle og sjeldne metallmaterialer som brukes til å produsere varme elektroder;
(3) Bruk kompensasjonsledninger for å lette installasjon og linjelegging;
(4) Å bytte ut den varme elektroden med en kompensasjonsledning med større diameter og høyere ledningsevne kan redusere termoelementsløyfemotstanden og lette måling og automatisk kontroll.



Spørsmål: Er Type K et termoelement eller en termisk motstand?

A: Type K er et termoelement, og temperatursensoren PT100 er en termisk motstand.
Forskjellen:
1. Ulike egenskaper: Termoelementer er ofte brukte temperaturmåleelementer i temperaturmåleinstrumenter. De måler temperatur direkte og konverterer temperatursignalet til et termoelektromotorisk kraftsignal. Termistor er den mest brukte temperaturdetektoren i områder med middels og lav temperatur.
2. Ulike prinsipper: Temperaturmålingsprinsippet for termisk motstand er basert på egenskapen at motstandsverdien til en leder eller halvleder endres med temperaturen for å måle temperatur og temperatur-relaterte parametere. Termoelement. Når det er to forskjellige ledere eller halvledere A og B som danner en sløyfe, og de to endene er koblet sammen, så lenge temperaturene ved de to nodene er forskjellige, er temperaturen i den ene enden T, som kalles arbeidsenden eller varme enden, og temperaturen i den andre enden er T0.
3. Ulike temperaturmålingsforhold: termoelementet kan kontinuerlig måle temperatur fra -40~+1600 grader. FTU-er kan ikke.



Q: Installasjonsmetode for sensortermoelement type K og PT100 termisk motstand

A: 1. Mål først dimensjonene til termoelementet og termisk motstandsflens eller gjenger, og bearbeid den matchende flensen eller gjengebasen.
2. Lag hull i røret som skal måles i henhold til størrelsen på flensen eller den gjengede basen.
3. Sveising av flens eller gjengebase. Sett flensbasen eller gjengebasen inn i det åpnede hullet, og sveis flensbasen eller gjengebasen til røret som skal måles.
4. Stram termoelementet eller termisk motstand med bolter eller tre det inn i den sveisede gjengede basen.
5. Koble til koblingsboksen til termoelementet eller termisk motstand i henhold til koblingsskjemaet, og koble den til det tilsvarende displayinstrumentet på skiven. Merk at koblingsboksen ikke kan være i kontakt med veggen til det målte mediumrøret for å sikre at temperaturen inne i koblingsboksen ikke overstiger 100 graders området. Utløpshullene til koblingsboksen skal forhindre kortslutninger i terminalene forårsaket av dårlig tetting, fuktighet, støv, etc., avsetning.
6. Plasseringen der termoelementet eller den termiske motstanden er installert bør være praktisk for inspeksjon og vedlikehold.





Populære tags: sensor termoelement type k, Kina sensor termoelement type k produsenter, leverandører, fabrikk

K-type termoelementspesifikasjoner




Modell Produktnavn Trådmateriale Linje huden Tråddiameter
(MM)		 Spesifikasjoner for trådkjerne lengde
(MM)		 Gradueringsmerke Faktisk påføringstemperatur
(grad)		 termisk leder Termisk ledermateriale Termisk leder størrelse
(MM)		 Muttermateriale Tråd Mutterstørrelse Tilkoblingsterminal Tilkoblingsterminalstørrelse
(MM)		 Fjærmateriale Fjærstørrelse
(ytre diameter * lengde MM)		 Isolert/ikke-isolert
TS-L0530-05 Sonde type K-termoelement KX nikkel krom nikkel silisium rustfritt stål flettet 2*3 7*0.2 500 K 0-250 Hoderør 304 rustfritt stål 5*0.3*30       Rød og blå SV gaffel 20*6.5/4.3*0.5     ikke-isolert
TS-L0530-10 Sonde type K-termoelement KX nikkel krom nikkel silisium rustfritt stål flettet 2*3 7*0.2 1000 K 0-250 Hoderør 304 rustfritt stål 5*0.3*30       Rød og blå SV gaffel 20*6.5/4.3*0.5     ikke-isolert
TS-L0530-15 Sonde type K-termoelement KX nikkel krom nikkel silisium rustfritt stål flettet 2*3 7*0.2 1500 K 0-250 Hoderør 304 rustfritt stål 5*0.3*30       Rød og blå SV gaffel 20*6.5/4.3*0.5     ikke-isolert
TS-L0530-20 Sonde type K-termoelement KX nikkel krom nikkel silisium rustfritt stål flettet 2*3 7*0.2 2000 K 0-250 Hoderør 304 rustfritt stål 5*0.3*30       Rød og blå SV gaffel 20*6.5/4.3*0.5     ikke-isolert
TS-L0540-05 Sonde type K-termoelement KX nikkel krom nikkel silisium rustfritt stål flettet 2*3 7*0.2 500 K 0-250 Hoderør 304 rustfritt stål 5*0.3*40       Rød og blå SV gaffel 20*6.5/4.3*0.5     ikke-isolert
TS-L0540-10 Sonde type K-termoelement KX nikkel krom nikkel silisium rustfritt stål flettet 2*3 7*0.2 1000 K 0-250 Hoderør 304 rustfritt stål 5*0.3*40       Rød og blå SV gaffel 20*6.5/4.3*0.5     ikke-isolert
TS-L0540-15 Sonde type K-termoelement KX nikkel krom nikkel silisium rustfritt stål flettet 2*3 7*0.2 1500 K 0-250 Hoderør 304 rustfritt stål 5*0.3*40       Rød og blå SV gaffel 20*6.5/4.3*0.5     ikke-isolert
TS-L0540-20 Sonde type K-termoelement KX nikkel krom nikkel silisium rustfritt stål flettet 2*3 7*0.2 2000 K 0-250 Hoderør 304 rustfritt stål 5*0.3*40       Rød og blå SV gaffel 20*6.5/4.3*0.5     ikke-isolert
TR-L0530-05 Sonde type K-termoelement KX nikkel krom nikkel silisium Silikagel 3 7*0.2 500 K 0-200 Hoderør 304 rustfritt stål 5*0.3*30       Rød og blå SV gaffel 20*6.5/4.3*0.5     ikke-isolert
TR-L0530-10 Sonde type K-termoelement KX nikkel krom nikkel silisium Silikagel 3 7*0.2 1000 K 0-200 Hoderør 304 rustfritt stål 5*0.3*30       Rød og blå SV gaffel 20*6.5/4.3*0.5     ikke-isolert
TR-L0530-15 Sonde type K-termoelement KX nikkel krom nikkel silisium Silikagel 3 7*0.2 1500 K 0-200 Hoderør 304 rustfritt stål 5*0.3*30       Rød og blå SV gaffel 20*6.5/4.3*0.5     ikke-isolert
TR-L0530-20 Sonde type K-termoelement KX nikkel krom nikkel silisium Silikagel 3 7*0.2 2000 K 0-200 Hoderør 304 rustfritt stål 5*0.3*30       Rød og blå SV gaffel 20*6.5/4.3*0.5     ikke-isolert
TR-L0540-05 Sonde type K-termoelement KX nikkel krom nikkel silisium Silikagel 3 7*0.2 500 K 0-200 Hoderør 304 rustfritt stål 5*0.3*40       Rød og blå SV gaffel 20*6.5/4.3*0.5     ikke-isolert
TR-L0540-10 Sonde type K-termoelement KX nikkel krom nikkel silisium Silikagel 3 7*0.2 1000 K 0-200 Hoderør 304 rustfritt stål 5*0.3*40       Rød og blå SV gaffel 20*6.5/4.3*0.5     ikke-isolert
TR-L0540-15 Sonde type K-termoelement KX nikkel krom nikkel silisium Silikagel 3 7*0.2 1500 K 0-200 Hoderør 304 rustfritt stål 5*0.3*40       Rød og blå SV gaffel 20*6.5/4.3*0.5     ikke-isolert
TR-L0540-20 Sonde type K-termoelement KX nikkel krom nikkel silisium Silikagel 3 7*0.2 2000 K 0-200 Hoderør 304 rustfritt stål 5*0.3*40       Rød og blå SV gaffel 20*6.5/4.3*0.5     ikke-isolert



Du kommer kanskje også til å like
  • K stil termoelement
    K stil termoelement
  • Rustfritt stål K Type termoelement
    Rustfritt stål K Type termoelement
  • Skrue Type termoelement
    Skrue Type termoelement
  • Ring termoelement type K
    Ring termoelement type K
  • Nål termoelement sonde
    Nål termoelement sonde

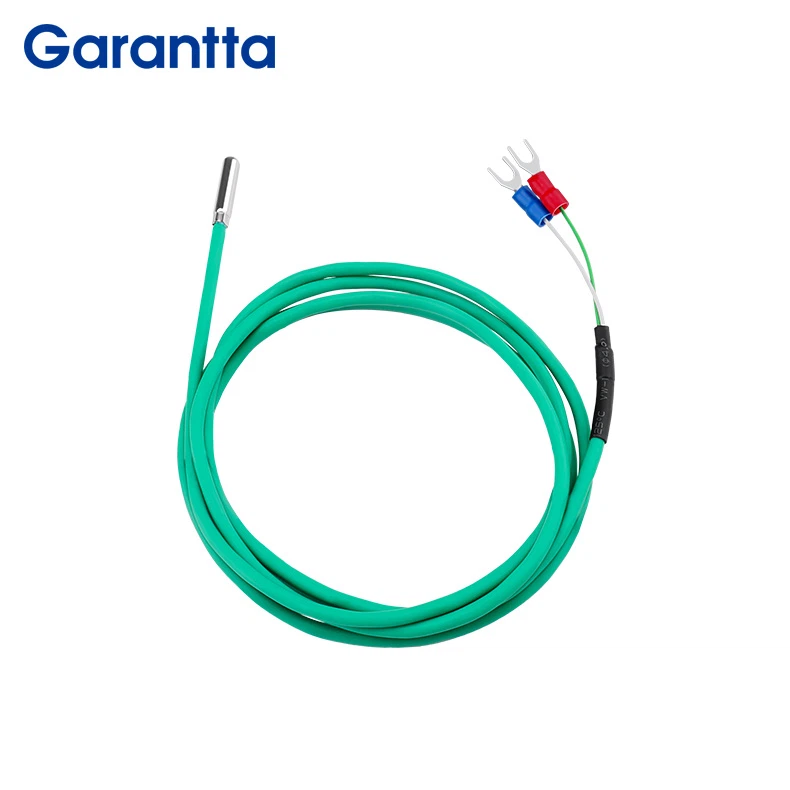

  • Probe termoelement type K
