Fiberoptisk sensor

A: Garantta fiberoptisk sensor er en funksjonell sensor. På grunn av følgende egenskaper til optisk fiber, er den mye brukt i et stort antall anledninger.

1. Optisk fiber er tynn og myk, med høy lysledningsevne, og er enkel å installere på en liten plass.

2. Optisk fiber har egenskapene til anti-elektromagnetisk interferens og kan fungere pålitelig i komplekse elektromagnetiske miljøer.

3. Optisk fiber har elektrisk isolasjon og kjemisk stabilitet og kan brukes i eksplosjonssikker-og andre anledninger.

4. Optisk fiber av kvartsglass har korrosjonsmotstand og kan gjøres til diffus refleksjon eller gjennom-stråledeteksjonsprodukter for miljøer med høye-temperaturer.

5. Lysoverføringshastigheten er høy, noe som er egnet for å oppdage høyhastighets-bevegelige arbeidsstykker eller gjenstander. Garantta kan tilpasse ulike høy-optiske fiberrør og optiske fibersensorer for installasjon i små rom, høye-temperaturmiljøer, korrosive gasser og andre spesielle anledninger i henhold til kundenes behov.

A: Ulike fiberrør brukes med forsterkere for å danne forskjellige typer fibersensorer; Garantta fibersensorer er delt inn i tolv kategorier.

• Koaksial fiber

1. Midten av koaksialfiberen er en transmitterende fiber, og omgivelsene er en mottaksfiber. Selv om deteksjonsobjektet detekteres fra forskjellige retninger, er feilen svært liten.

2. Det finnes en rekke fiberkjernearrangementer. Velg forskjellige typer optiske fibre i henhold til dine behov.

• Rettvinklet-fiber

1. Rettvinklet-fiberrør, brukt til å oppdage IC-pinner;

2. Nytt patentert produkt;

3. En rekke modeller og typer er tilgjengelige.

4. Oppfyll spesielle krav som høy hastighet, høy presisjon, energisparing og høy temperaturmotstand.

• Motsatt-strålefiber

1. Forsterkeren er utstyrt med en optisk fiber for å oppdage nærvær eller fravær av ugjennomsiktige eller gjennomskinnelige gjenstander på samlebåndet; 2. Nytt patentert produkt;

3. En rekke modeller og typer er tilgjengelige.

4. Oppfyll spesielle krav som høy hastighet, høy presisjon, energisparing og høy temperaturmotstand.

• Optisk fiber fra siden-

1. Side-optisk fiberrør, egnet for bruk i trange installasjonsrom;

2. Nytt patentert produkt;

3. Flere modeller og typer er tilgjengelige.

4. Oppfyll spesielle krav som høy hastighet, høy presisjon, energisparing og høy temperaturmotstand.

Matrix optisk fiber. Den optiske fiberkjernen har høy tetthet og høy deteksjonsnøyaktighet, og kan brukes til å skille store og små gjenstander, og korrigere avviket til produkter eller strimler.

• Vindusoptisk fiber

1. Vindusoptisk fiber brukes til produkttelling og deteksjon, hovedsakelig brukt i emballasjeindustrien.

2. Brukes til produkttelling, deteksjon og materialfalldeteksjon.

Bracketoptisk fiber brukes til produktdeteksjon, telling og posisjonering på samlebåndet, noe som kan spare installasjonsplass. Ekstra-fin optisk fiber kan oppdage små IC-brikkepinner og mikro-IC-brikker

• Optisk fiber med diffus refleksjon

1. Kan brukes til å oppdage markeringen av stripen, og skilles ut med forskjellige farger med forskjellig reflektivitet.

2. Nytt patentert produkt;

3. Flere modeller og typer er tilgjengelige.

4. Oppfyll spesielle krav som høy hastighet, høy presisjon, energisparing og høy temperaturmotstand.

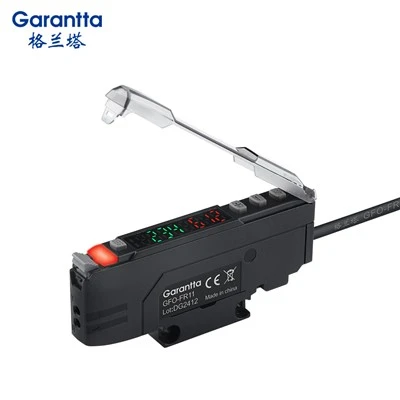

A: Faktisk er en fiberoptisk sensor en sensor som overfører optiske signaler gjennom optiske fiberkabler og konverterer optiske signaler til elektriske signaler gjennom en omformer. Vanligvis er en fiberoptisk sensor sammensatt av en fiberoptisk sonde, en fiberoptisk kabel og en fiberoptisk forsterker. Disse tre delene jobber sammen for å oppnå formålet med deteksjon. Blant dem er den fiberoptiske forsterkeren faktisk en displayenhet. Den fiberoptiske sensoren kan kobles direkte til PLS-en uten å koble til den fiberoptiske forsterkeren, og den kan også motta og konvertere signaler på samme måte. Prinsippet til den fiberoptiske sensoren er å sende lyset fra lyskilden til modulatoren. Etter at den målte parameteren og lyset i modulasjonsområdet samhandler med hverandre, endres lyset. Dette kaller vi generelt endret lyssignallys. Ved å detektere signallyset oppnås formålet med deteksjonen. Denne prosessen er veldig rask og nøyaktig. For noen svært små gjenstander, som nåler, pennekjerner, pennespisser, skruer og andre presisjonskomponenter, kan fiberoptiske sensorer også enkelt oppdage.

A: Optisk fiber består av en kjerne i midten og en kledning med forskjellige brytningsindekser. Når lys kommer inn i kjernen, kommer det inn i kjernen mens det gjentatte ganger blir fullstendig reflektert ved grenseoverflaten med kledningen. Etter å ha passert gjennom innsiden av den optiske fiberen, spres lyset som sendes ut fra endeflaten i en vinkel på ca. 60 grader og bestråles på deteksjonsobjektet.

A: 1. Utseendestørrelse refererer til formen og størrelsen på den optiske fiberkomponenten, etc., og velges i henhold til kundens plassbegrensninger for installasjon.

2. Fiberkjernen har ulike egenskaper på grunn av ulike typer kjerner, og velges i henhold til deteksjonsavstanden og størrelsen på deteksjonsobjektet kunden krever.

3. Bøyeradiusen refererer til hvor mange mm radiusen til den optiske fiberkomponenten kan bøyes til, og den kan fortsatt brukes uten hindringer samtidig som ytelsen til deteksjonsavstanden oppfylles. For steder hvor montering er vanskeligere, velges en modell med mindre radius.

4. Omgivelsestemperatur: Temperaturområdet som den optiske fiberkomponenten kan brukes innenfor. Når omgivelsestemperaturen er høy, er det ideelt å velge en-varmebestandig type.

5. Lengden på den optiske fiberkomponenten. Jo lengre lengde, desto lenger kan den installeres fra den optiske fiberforsterkeren. Ovennevnte er de viktigste nøkkelfaktorene for valg av sensorkjernen for optisk fiber. Vennligst foreta et spesifikt valg basert på den faktiske situasjonen og faktiske analyser.

A: Fiberoptiske sensorer er mye brukt i mange felt som halvledere, litiumbatterier, farmasøytiske produkter, kjemikalier, bilproduksjon, medisin, catering, maskinvare, tekstiler, emballasje osv. Granta har et komplett utvalg av fiberoptiske sensorer, skreddersydd for ulike bruksområder, med utmerket ytelse. Den kan fritt matches med mer enn 100 serier med fiberoptiske kabler, og en rekke sensorhoder med plast- og glassoptiske fibre er tilgjengelige, noe som gjør det enkelt å realisere applikasjonsdeteksjon av små objekter og komplekse miljøer.

A: (1) Anti-elektromagnetisk interferens: Frekvensen av elektromagnetisk stråling er generelt mye lavere enn for lysbølger, så det optiske signalet som overføres i den optiske fiberen påvirkes ikke av elektromagnetisk interferens.

(2) God elektrisk isolasjonsytelse, sikker og pålitelig: Den optiske fiberen i seg selv er laget av dielektrikum og krever ikke en kraftstasjon, så den er egnet for bruk i brennbar og eksplosiv olje-, gass- og kjemisk produksjon.

(3) Korrosjonsbestandighet og stabile kjemiske egenskaper: Siden materialet som brukes til å lage optiske fibre, kvarts, har ekstremt høy kjemisk stabilitet, er optiske fibersensorer egnet for bruk i tøffe miljøer.

(4) Liten størrelse, lett vekt og plastgeometri.

(5) Lavt overføringstap: Fjernovervåking kan oppnås.

(6) Stor overføringskapasitet: Multi-punktfordelt måling kan oppnås.

(7) Bredt måleområde: Temperatur, trykk, belastning, stress, væskenivå, forskyvning, akselerasjon osv. kan måles.

A: (1) Høy følsomhet. Siden lys er en elektromagnetisk bølge med svært kort bølgelengde, kan dens optiske lengde fås fra lysfasen. Ta det fiberoptiske interferometeret som et eksempel, siden diameteren til den optiske fiberen som brukes er veldig liten, påvirkes den lett av en liten mekanisk ekstern kraft, eller dens optiske lengde vil endres når temperaturen endres.

(2) Anti-elektromagnetisk interferens, elektrisk isolasjon, korrosjonsmotstand og egensikkerhet. Siden fiberoptiske sensorer bruker lysbølger til å overføre informasjon, og optiske fibre er elektrisk isolerende og korrosjonsbestandige-overføringsmedier, og er trygge og pålitelige, kan de enkelt og effektivt brukes i forskjellige store-elektromekaniske, petrokjemiske, gruver og andre tøffe miljøer med sterk elektromagnetisk interferens og brennbare og eksplosive omgivelser.

(3) Rask målehastighet. Lys forplanter seg med den raskeste hastigheten og kan overføre to-dimensjonal informasjon, slik at det kan brukes til høy-hastighetsmåling. Analysen av radar og andre signaler krever en ekstremt høy deteksjonsrate, noe som er vanskelig å oppnå ved bruk av elektroniske metoder. Høy-spekteranalyse ved bruk av lysdiffraksjonsfenomenet kan løse dette problemet.

(4) Stor informasjonskapasitet. Det målte signalet bæres av lysbølger, og frekvensen av lys er veldig høy, så frekvensbåndet det kan romme er veldig bredt. Den samme optiske fiberen kan overføre flere signaler.

(5) Gjelder for tøffe miljøer. Optisk fiber er et dielektrikum som er motstandsdyktig mot høyspenning, korrosjon og elektromagnetisk interferens. Den kan brukes i tøffe miljøer der andre sensorer ikke er egnet.
