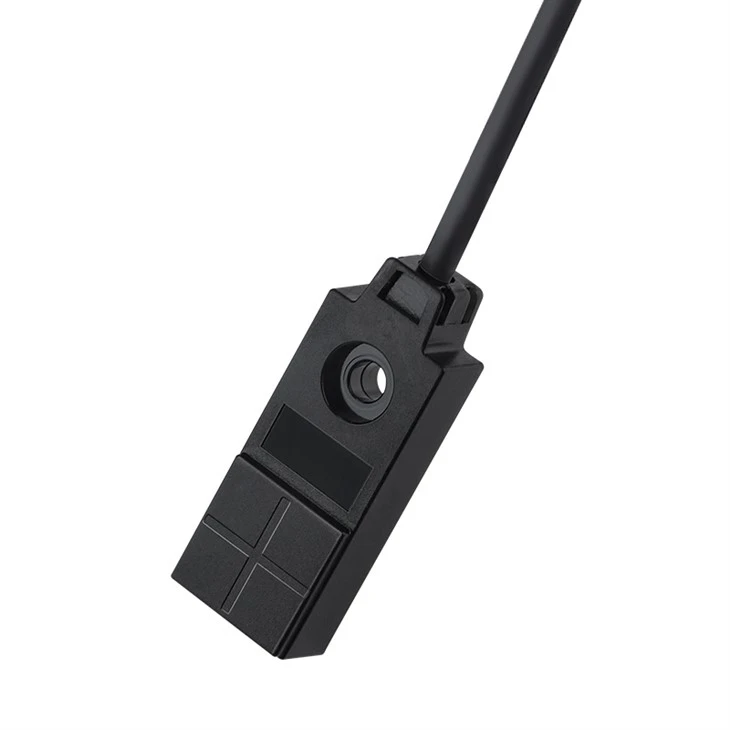

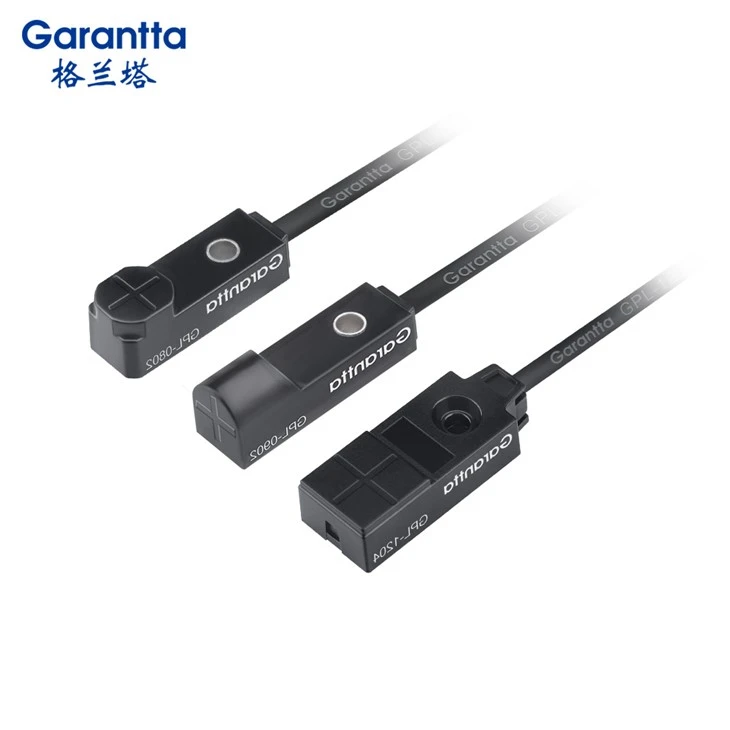

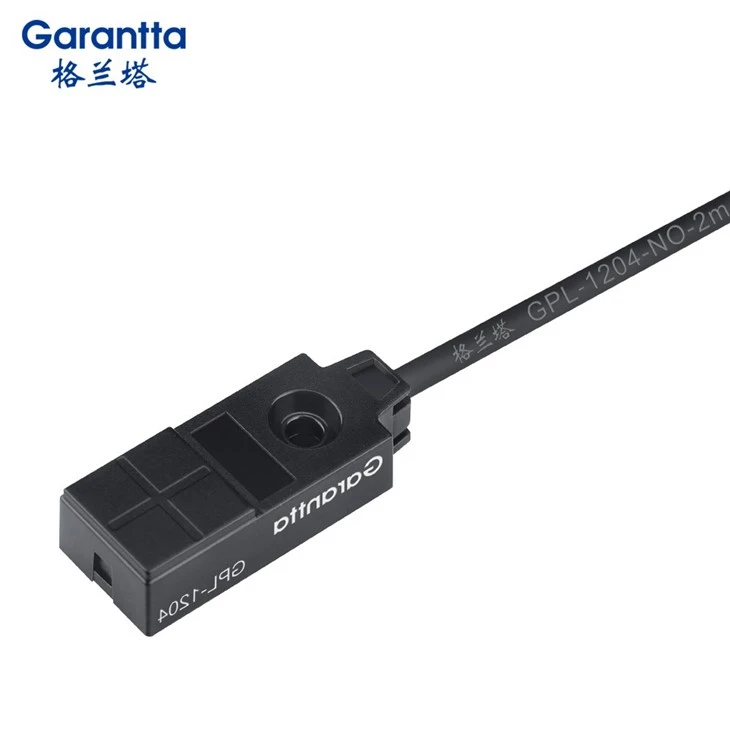

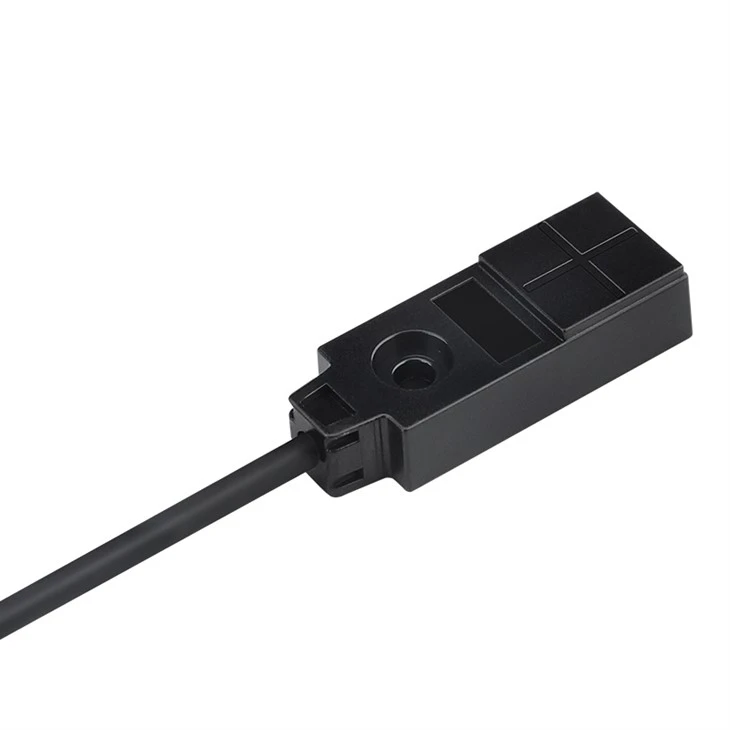

PNP-nærhetsbryter

NPN PNP Proximity Switch fungerer basert på prinsippet om elektromagnetisk induksjon. De består av en jernkjerne med en spole og to elektroder montert på kjernen. Når en metallgjenstand eller et mål nærmer seg sensoren, endrer det magnetfeltet, og forårsaker en endring i strømmen mellom elektrodene, som igjen driver et utgangssignal.

Induktive nærhetssensorer er følsomme for metallgjenstander, men er ineffektive til å oppdage ikke-metalliske gjenstander.

Under installasjon og bruk, unngå å utsette sensoren for sterke magnetiske felt eller høye temperaturer for å forhindre forringelse av ytelsen.

Når du velger en sensor, velg riktig modell og spesifikasjoner basert på det spesifikke applikasjonsscenarioet og kravene.

• Omfattende produktspekter, egnet for ulike bruksområder.
• Rask respons, høy-oppdagelse.
• Tilpassbart utseende, normalt åpen og normalt lukket integrert design.
• Vanntett og olje-bestandig, høy følsomhet, bredt bruksområde.
• Robust, pålitelig, stabil og lang-varig.

Nærhetsbrytere er en type sensor. De har forskjellige ledningskonfigurasjoner. Den vanligste er tilkoblingen med tre-ledninger. To-trådsforbindelsen er relativt enkel, og fire-trådsforbindelsen er også basert på tre-ledningsforbindelsen. Følgende typer er tilgjengelige:

1. To-sensor:

NEI (normalt åpen)

NC (normalt stengt)

Merk: To-ledningstilkoblinger er delt inn i AC (vekselstrøm) og DC (likestrøm).

2. Tre-trådssensor:

NPN - NO (normalt åpen)

NPN - NC (normalt stengt)

PNP - NO (normalt åpen)

PNP - NC (normalt stengt)

3. Fire-trådssensor:

NPN (NO + NC) Normally Open + Normally Closed

PNP (NO + NC) Normally Open + Normally Closed

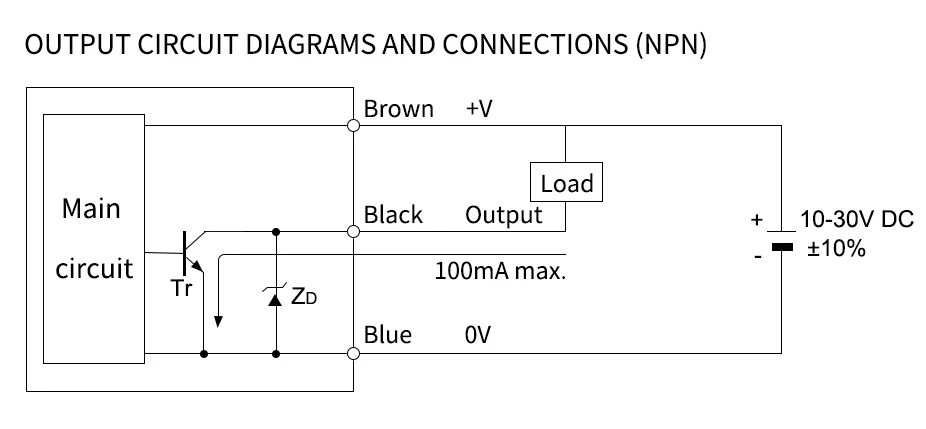

• NPN-type driftsprosess

NPN Proximity Switch brukes med et positivt fellespunkt (COM). Den interne bryteren i sensoren kobler signalutgangslinjen OUT til GND (0V) strømforsyningsterminalen "-", tilsvarende et lavt-nivå OUT-signalutgang.

NPN (NO) Normally Open: Når intet signal utløses, kobles signalutgangslinjen OUT fra GND (0V) strømforsyningsterminalen "-", tilsvarende en åpen signalutgang. Når et signal utløses, kobles signalutgangslinjen OUT til GND (0V) strømforsyningsterminalen "-" og sender ut et lavt-nivå 0V.

NPN (NC) Normally Closed: Når intet signal utløses, sender signalutgangslinjen OUT ut et lavt-nivå 0V, tilsvarende GND. Når et signal utløses, kobles signalutgangslinjen OUT fra GND (0V) strømforsyningsterminalen "-", tilsvarende en åpen signalutgang.

• PNP Type driftsprosess

PNP Proximity Switch har et felles negativt punkt (COM). Den interne bryteren i sensoren kobler signallinjen OUT til +-terminalen på VCC (+V)-strømforsyningen, noe som effektivt får OUT-signalet til å gi et høyt nivå.

PNP (NO) Normally Open: Når nærhetsbryteren ikke utløses av et signal, kobles signallinjen OUT fra +-terminalen på VCC (+V)-strømforsyningen, noe som effektivt forårsaker at OUT-signalutgangen er tom. Når et signal utløses, er utgangsspenningen den samme som +-terminalen til VCC (+V)-strømforsyningen, noe som betyr at signallinjen OUT er koblet til +-terminalen på VCC (+V)-strømforsyningen, og gir ut et høyt nivå.

PNP (NC) Normalt lukket: Når nærhetsbryteren ikke utløses av et signal, er utgangsspenningen den samme som +-terminalen på VCC (+V)-strømforsyningen, noe som betyr at signallinjen OUT er koblet til +-terminalen på VCC (+V)-strømforsyningen, og gir ut et høyt nivå. Når et signal utløses, kobles signallinjen OUT fra +-terminalen på VCC (+V)-strømforsyningen, noe som effektivt forårsaker at OUT-signalutgangen blir tom.
